dsh-plasticity-plugin

DeepSeek Harness（DSH）× Plasticity 3D 直连插件：让 AI 直接在你的 Plasticity 里做原生 CAD 建模。 自建 Electron CDP 桥，不 patch 磁盘文件、不重签名；所有写操作走 Plasticity 自己的命令管线（可 Undo）。 单位全部 mm，几何是真正的 Parasolid B-rep（不是网格近似）。

AI (DSH) ──tools──▶ 插件 (Node) ──loopback CDP 127.0.0.1:9223──▶ Plasticity 渲染进程
                                                              └─ editor.commands / *Factory / commit()

功能

• 读：场景快照（body id / 名称 / bbox / face & edge id + 拓扑摘要）、原生 B-rep 测量（体积 mm³、表面积 mm²、包围盒、native 校验码）
• 建：box / cylinder / sphere；面拉伸、闭合轮廓拉伸（自动生成原生 region）
• 改：布尔（union / difference / intersection）、圆角 / 倒角、平移 / 绕轴旋转 / 缩放、删除、undo / redo
• 出：STEP / STL / 3MF / OBJ；相机取景（iso/front/top…）+ 视口截图
• 兜底：plasticity_script 在 Plasticity 渲染进程里执行 JS（带 editor / api / find 等预置）

环境要求

项	要求
系统	Windows 10/11 x64（当前实测平台）
Plasticity	26.1.3（命令/工厂名按此版本锁定；EnableNodeCliInspectArguments fuse 必须为开启）
DSH	>= 0.1.0-rc.7（插件 bundle 机制）
Node	>= 22（仅打包/测试用；插件运行时由 DSH 提供）

安装

推荐用 tarball 安装（pnpm 解包成真实目录，不产生 Windows junction，最稳）：

# 1) 打包（读 package.json version，按 files 收集）
npm run pack          # 产物：<outdir>/dsh-plasticity-plugin-<ver>.tgz

# 2) 在 DSH 里安装 bundle（会写 profile 的 dependencies，并保留 dsh.profile.bundles）
#    plugin_manager install_bundle target=".../dsh-plasticity-plugin-<ver>.tgz"

# 3) 完全退出并重开 DSH Desktop；启动日志应出现：
#    [dsh-plasticity-plugin] v0.2.0 registered 16 tools

也支持从 GitHub 安装（需 DSH 的插件管理器支持 git 源）：

# plugin_manager install_bundle target="https://github.com/EEEtPn/dsh-plasticity-plugin"

细节（含手动开发安装、回滚、卸载）见 docs/INSTALL.md。

快速开始

1. plasticity_status                      # 看桥是否连上、当前场景
2. plasticity_launch                      # 没连上就启动（isolated:true = 临时实例，不动你正在编辑的文档）
3. plasticity_scene                       # 读 body id / 拓扑
4. plasticity_create / extrude / boolean / fillet / transform
5. plasticity_measure                     # 体积 / 面积 / 包围盒 / native 校验
6. plasticity_view → plasticity_screenshot # 取景后截图
7. plasticity_export {format:"step"}      # 出 STEP 给 SolidWorks / Fusion / 切片器

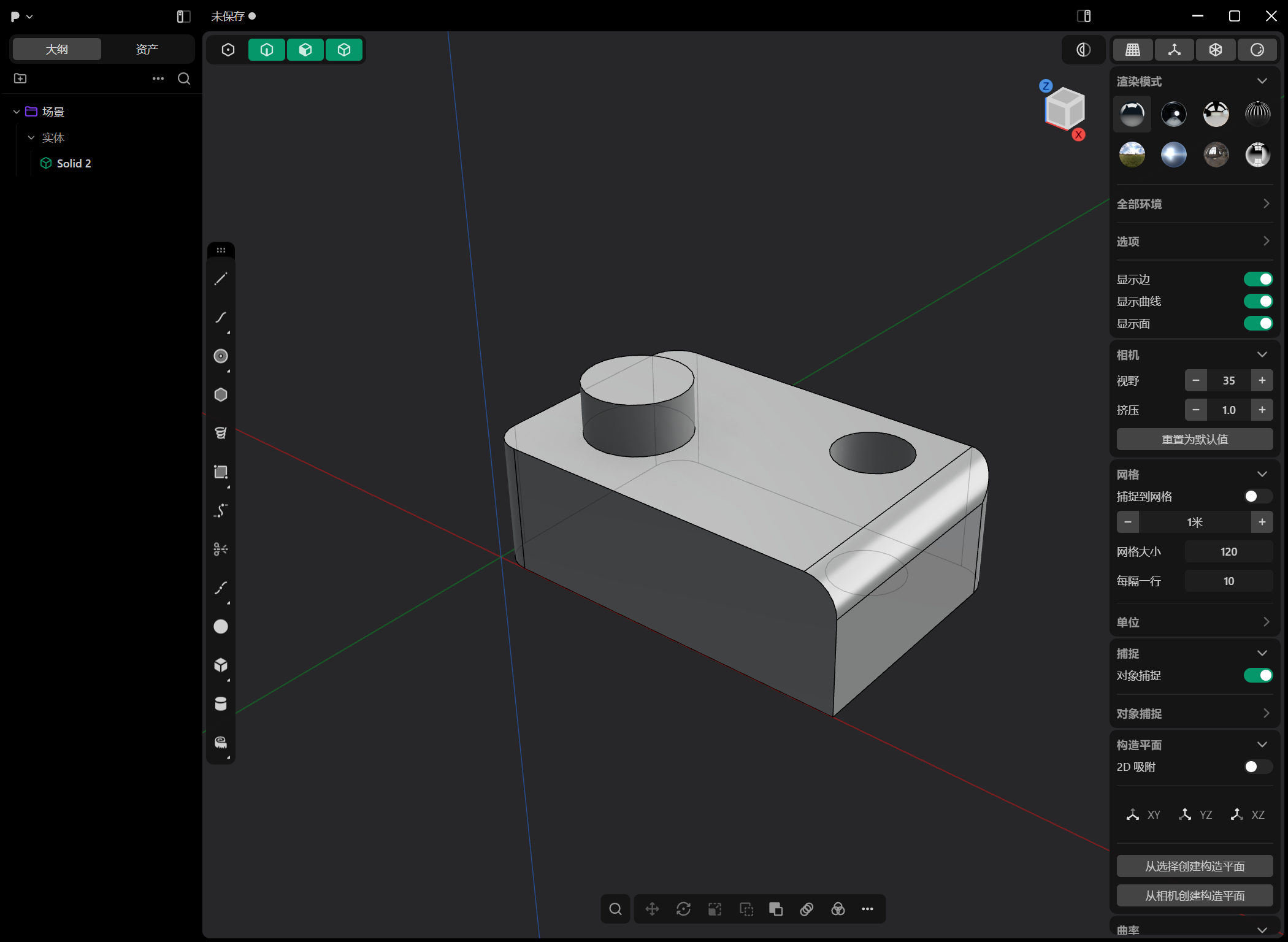

一句话示例：「做一个 60×40×20 的板，右后方开 Ø12 通孔，左前方加 Ø16×8 凸台，四角 R5，导 STEP」 —— AI 会依次调用 create / boolean / fillet / export，并在需要时截图确认。

工具一览（16 个）

工具	作用
plasticity_status	连接状态 + 场景摘要（先调它）
plasticity_launch	带回环调试端口启动 Plasticity（isolated:true 临时实例 / false 驱动你自己的窗口）
plasticity_scene	场景快照：body / bbox(mm) / face & edge id（含拓扑摘要）
plasticity_measure	原生 B-rep 测量：体积 mm³、表面积 mm²、包围盒、native 校验码
plasticity_create	box / cylinder / sphere
plasticity_extrude	面拉伸（bodyId+faceIds）或闭合轮廓拉伸（pointsMm → 原生 region）
plasticity_boolean	union / difference / intersection（可 keepTools）
plasticity_fillet	圆角 / 倒角（chamfer=true）
plasticity_transform	平移 / 绕轴旋转 / 缩放
plasticity_delete	删除 body（可 Undo）
plasticity_history	undo / redo
plasticity_export	STEP / STL / 3MF / OBJ
plasticity_view	相机预设 / 显式 from-target / 按包围盒自动取景
plasticity_screenshot	视口 PNG（先关掉半开的工具弹窗再截）
plasticity_shutdown	关掉插件启动的实例并断开桥
plasticity_script	在 renderer 执行 JS 的 escape hatch

参数与返回结构见 docs/TOOLS.md；实现原理见 docs/ARCHITECTURE.md。

单位与坐标约定

• 工具边界一律 mm / 度；Plasticity 内部是米（页面端 toM() 换算）。
• box：originMm 是角点，sizeMm 是三边长度。
• cylinder：centerMm 是底面圆心，heightMm 沿 axis（默认 +Z）。
• sphere：centerMm 是球心。
• extrude 轮廓模式：点在 XY 平面（planeZMm 指定高度），自动补成逆时针闭环（Plasticity 只对闭合 CCW loop 生成 region）。
• plasticity_export 相对路径按会话工作区解析；截图落在 <workspace>/.dsh-plasticity/shots/。

安全说明

• CDP 只监听 127.0.0.1（回环），不接受外部连接；不要改成 0.0.0.0。
• plasticity_script 能在 Plasticity 渲染进程执行任意 JS —— 只在你信任的会话里使用。
• 插件不会修改 Plasticity 安装目录或注册表；--inspect-brk 只在启动时用于注入回环调试端口。

已知限制

• 版本绑定 26.1.3：Plasticity 升级到 26.2+ 后命令/工厂名可能变化，需要更新 lib/ops.js 的候选名表与 lib/session.js 的 discovery 谓词。
• 体积质心（center of mass）暂未提供：需要 Parasolid kernel 命名空间，本机存在双候选，插件主动绕开。
• 单实例锁：驱动你正在使用的窗口前必须先退出 Plasticity；实验请用 isolated:true。
• 共享恢复文档：Plasticity 把崩溃恢复副本写到固定 %TEMP%\plasticity\backup.production.plasticity（--user-data-dir 不覆盖）。 isolated:true 会使用私有 TEMP + 启动前快照，避免影响你自己的会话。

开发

npm test      # 无需 Plasticity：mock 宿主校验 16 个工具注册、schema、状态工具
npm run pack  # 打 npm 兼容 tarball
npm run verify# 需要本机 Plasticity：起隔离实例跑一遍烟雾（launch/scene/create/measure/export）

目录：

lib/protocol.js   CDP 客户端 + Plasticity 启动器（--inspect-brk、主进程补丁、等 page target）
lib/session.js    Editor 发现、按名字解析 Factory/Vector/Quaternion、bootstrap shim
lib/ops.js        CAD 操作（页面端 JS 体；移植自 community plasticity-mcp, MIT，已适配扁平 store）
lib/index.js      16 个 defineTool + 结果消毒（lossless JSON）+ 串行队列 + 相机/截图/关闭
test/             mock 宿主测试（node:test）
scripts/          pack / verify
docs/             安装、架构、工具参考、故障排查

致谢

渲染进程内的命令/工厂调用模式参考了 MIT 项目 plasticity-mcp， 并按 Windows 版 26.1.3 的扁平 store 与「按名字解析工厂」方案重写。

License

MIT
